Jak geodeta wytycza dom na działce

Mgła leżała w obniżeniu za wsią do dziewiątej. Działka, na której miał stanąć dom, wchodziła w nią dolnym końcem: teren opada tu łagodnie na północ, w stronę podmokłej łączki, na oko trzy metry na długości działki. Na górze, przy drodze gminnej, stała koparka na lawecie i czekała. Operator czytał gazetę w kabinie.

Pojechałam na Ziemię Dobrzyńską z ciekawości, ale też z sentymentu. Geodeta z pobliskiego miasteczka zgodził się, żebym popatrzyła mu na ręce przy tyczeniu. Przez dwadzieścia sześć lat robiłam to samo pod Chełmem, setki razy. Pierwszy raz stałam z boku i nic nie trzymałam.

Najpierw papiery i granice

Zanim ktokolwiek wbije palik, dom musi istnieć na papierze. Prawo budowlane mówi, że budynki stawiane na podstawie pozwolenia, a także część tych na zgłoszenie, podlegają geodezyjnemu wyznaczeniu w terenie, a po zakończeniu budowy inwentaryzacji powykonawczej. Robi to geodeta z uprawnieniami. Dopilnować tego ma kierownik budowy, a jeśli go nie ma, inwestor.

Geodeta przyjeżdża z projektem zagospodarowania działki, narysowanym na mapie do celów projektowych, i z danymi pobranymi z ośrodka dokumentacji geodezyjnej: współrzędnymi punktów osnowy i punktów granicznych. Pierwsza robota w terenie to wcale nie dom, tylko granice. Odnalazł dwa kamienie graniczne przy drodze, trzeci w trawie przy sąsiednim ogrodzeniu. Pomierzył je i porównał z danymi. Zgadzały się, a to nie zawsze jest oczywiste.

Ile razy widziałam płot sąsiada postawiony pół metra „na oko”. Mapa jest zawsze trochę starsza niż teren, a ludzie też potrafią ją postarzyć. Dom z oknami w ścianie od strony granicy musi stać co najmniej cztery metry od niej, bez okien trzy metry, tak mówią przepisy o warunkach technicznych. Jeśli ktoś będzie mierzył od płotu zamiast od granicy, łatwo o kłopot, który wyjdzie dopiero przy odbiorze.

Punkty główne i ławy

Potem geodeta wyznaczył punkty główne budynku: narożniki, a właściwie przecięcia osi ścian zewnętrznych, według współrzędnych z projektu. Każdy punkt to drewniany palik wbity w ziemię, a w nim gwóźdź dokładnie w miejscu przecięcia. Po wbiciu wszystkich czterech zmierzył taśmą boki i przekątne. Przekątne prostokąta muszą być równe. Jeśli nie są, coś przestawiono i trzeba wracać.

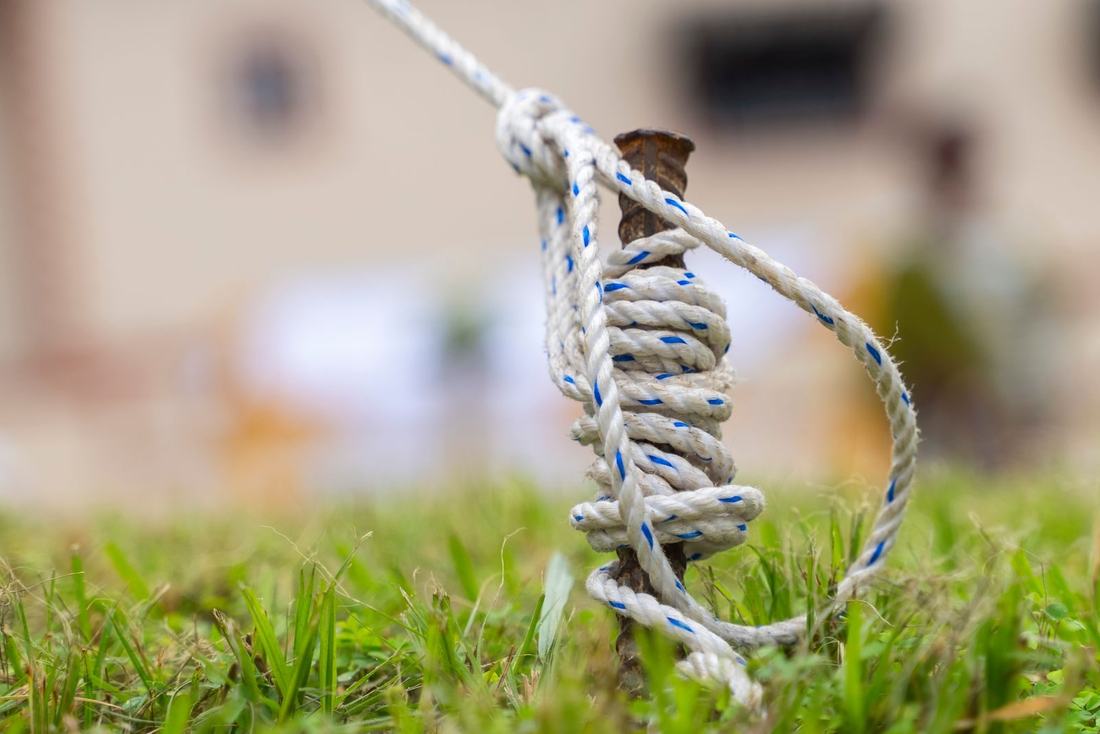

Same paliki długo nie przeżyją, bo koparka zaraz wyrwie ziemię dookoła. Dlatego obok buduje się ławy ciesielskie: dwa kołki wbite w ziemię i poprzeczna deska, ustawione mniej więcej półtora, dwa metry poza obrysem przyszłego wykopu. Na deskach geodeta zaznacza przedłużenia osi i wbija w te miejsca gwoździe. Kiedy wykop będzie gotowy, wystarczy rozciągnąć sznurek między gwoździami na przeciwległych ławach i oś wraca na swoje miejsce, w powietrzu nad dnem wykopu.

Drugi wymiar to wysokość. W projekcie jest poziom zero, czyli wysokość posadzki parteru, podana w odniesieniu do państwowego układu wysokości albo do punktu przy drodze. Geodeta przeniósł ją niwelatorem na jeden z kołków ław i zaznaczył kreską. Od tej kreski murarz będzie liczył ławy fundamentowe, ściany i schody. Na tej działce, z jej spadkiem na północ, różnica między górnym a dolnym narożnikiem domu wyszła prawie metr. Stąd w projekcie wyższa ściana fundamentowa od strony łączki.

Wpis i od tej chwili pilnowanie

Na koniec geodeta wpisał wytyczenie do dziennika budowy i zostawił szkic: które paliki, które gwoździe, jaka wysokość. Od tego momentu za ławy odpowiada budowa. Powiedział to kierownikowi wprost, z ręką na desce.

Z mojej praktyki: ławy giną najczęściej pierwszego dnia. Koparka zawraca, łyżka zahacza o kołek, deska leci w krzaki. Potem trzeba wzywać geodetę drugi raz i płacić drugi raz. Kierownik robót na tej budowie od razu owinął każdą ławę biało-czerwoną taśmą.

Ziemia Dobrzyńska to gliny polodowcowe i pagórki. Pod darnią, kiedy operator zdjął pierwszą warstwę, pokazała się żółtawa glina z kamykami. Po deszczu taka glina klei się do butów jak ciasto i trzyma wodę w wykopie. Projektant to wiedział, w projekcie był drenaż od strony łączki.

Za rok albo dwa geodeta tu wróci. Po zakończeniu budowy robi się inwentaryzację powykonawczą: pomiar tego, co faktycznie stanęło, łącznie z przyłączami. Jej wyniki trafiają do państwowego zasobu geodezyjnego i na mapę, a inwestor dołącza ją do zawiadomienia o zakończeniu budowy albo wniosku o pozwolenie na użytkowanie. Wtedy wychodzi na jaw każda różnica między projektem a terenem. Jeśli ławy przetrwały, a sznurki ktoś sprawdzał, różnice mieszczą się w kilku centymetrach. Jeśli nie, zaczyna się tłumaczenie, dlaczego garaż stoi bliżej granicy, niż powinien.

Koło jedenastej mgła dawno zeszła, słońce już przygrzewało. Operator zaczął zdejmować humus. Geodeta spakował statyw do bagażnika, a ja patrzyłam jeszcze chwilę, jak równa linia darni odchodzi spod łyżki dokładnie przy sznurku.
